直線模組鋁型材和導軌鋁型材

發布者：永裕金屬發布時間：2021-5-29 10:27:07

什么是直線模組：

直線模組相當于把“鋁型材安裝基體”和“鋁型材導軌”做成一體的，““鋁型材安裝基體”的內凹V型壁作為“鋁型材導軌“；在上面滾動的為滾輪滑塊，一個滾輪滑塊上有8個滾輪，滾輪的外圈為高強度樹脂。

模組鋁型材的優點：

　　模組鋁型材結構簡潔，大大節省機械設計空間，具有安裝與連接方式和附件可供設計選擇多樣節省時間，維修方便，體積小等一系列優點，被廣泛應用于工業自動控制中，模組鋁型材在自動化機械設備制造、電氣電子產品等領域都能看到它的身影。根據不同裝配要求，模組底座、模組

滑臺、蓋板等均可適用鋁型材構成。

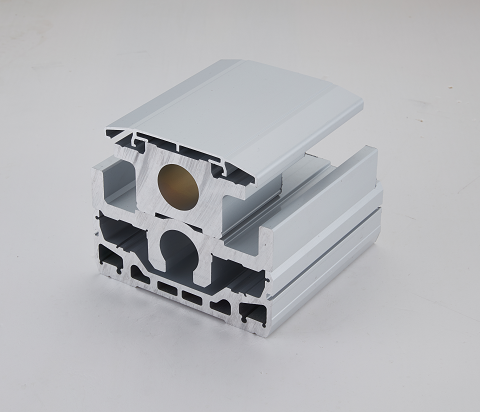

模組鋁型材

直線模組鋁型材的負載能力：

　　因為線性模組的作用很大，用途很廣，用戶遍及各行各業，不同行業的用戶固定在線性模組上的　物體不同，重量也不同，那么線性模組的最大負荷能達到多少呢？

　　根據導軌鋁型材的寬度，目前最常見的是45和60型，寬度不同，最大負荷重量也會有所不同。此外，線性模塊的構造結構也不同，最大負荷重量也不同。常見的構造結構有XY型和XYZ型，XY型是水平配置，XYZ型是垂直配置的導軌。XY型的線性模塊，45型可以承載15KG左右的重物，60型可以承載30KG左右的重物。而且XYZ型的Z軸負載重量要輕得多，大概只有XY軸的三分之一多。此處提到的線性模塊，是指同步帶型，而非絲杠型，或許這種負載的最大負載重量不能滿足所有客戶的需要，但已經足夠滿足大多數客戶的需要了。
